产品名称:箱形箱盖位置异常检测与箱盖纠偏系统

产品品牌:

产品型号:

浏览次数:8447 次

更多

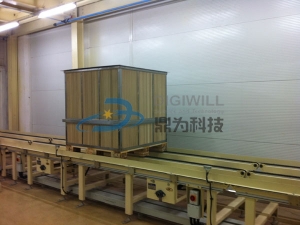

  • 照片商业计划 540副本.jpg

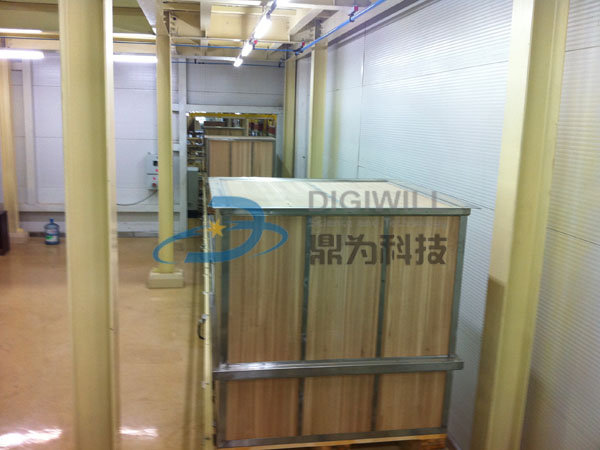

  • 整体效果图副本.jpg

  技术方案


  1 视觉CCD检测部分:
  在稳定的光场条件下,箱体移动到定位传感器后触发工业相机成像,利用分步成像法来采集箱盖四个角的图像,通过1394总线将采集到的图像传送到处理系统,由特定的图像处理软件对图像进行相关处理,处理结果由工控机输送纠偏指令。
  2 箱盖纠偏系统部分:
  机器视觉处理系统送出处理结果后,由定位传感器定位箱体到达纠偏区域时,逻辑控制板控制电控执行纠偏机构推出,盖歪的箱盖在纠偏机构的推动下将移动到合适的位置,直至箱盖盖好为止。


  质量、工期及售后服务承诺书


  我方承诺提供如下质量及工期的保证及违约承诺:
  1.1我公司保证所提供的产品均为全新的合格产品。在质保期内确系质量原因影响正常使用时,本公司将无偿更换全新的合格产品。
  1.2安装时间为1台/3天,调试时间为1台/3天;并在15天内完成调试。


  我公司承诺提供如下售后服务保证:
  2.1我公司承诺自验收合格之日起,提供一年的产品免费质保期,质保期满后提供终身维护维修服务,并免费提供软件升级服务。
  2.2我公司将提供完善的售后服务,在接到设备故障的通知后12小时内给予响应,48小时内给予解决。


  培训:
  3.1设备调试完毕后将对相关技术人员进行现场技术培训。


  技术要求、安装、验收

  技术要求
  1.1硬件方面:采用寿命长、性能稳定的LED光源;采用性能稳定可靠的品牌工控机及触摸屏。硬件安装布局合理,美观大方。
  1.2机械方面:精密控制机械传动,纠偏机构带防堵死控制和报警。
  1.3软件方面:具有易用性、稳定可靠性、可扩展性、界面友好、图像存储功能等的图像处理软件。
  箱盖有无、多盖          检出率为100%     误检率为0.01%
  箱盖与箱体位置变化      检出率为100%     误检率为0.01%
  箱盖盖歪、箱体位置变化  检出率为99.5%


  安装
  在不影响生产的情况下,箱盖位置变化检测系统、箱盖纠偏系统将按进度计划实施安装、调试。
  检测系统的安装一切按照车间管理规范实施。
  我公司负责所提供产品的安装、调试。


  验收
  箱盖检测系统安装、调试完毕后将对性能指标进行测试,在箱盖位置变化检测系统发出纠偏指令后则驱动纠偏系统,对盖歪的箱盖进行纠偏,使其移动到合适的的位置。达到指标后提交验收报告。
